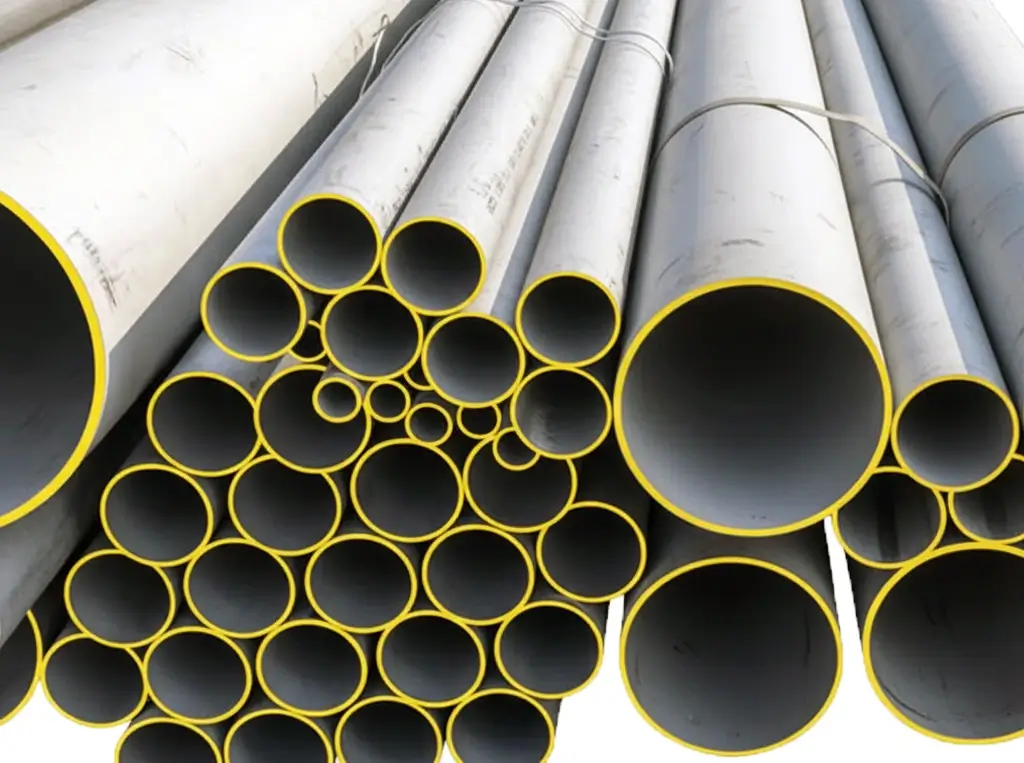

لوله استیل ۳۰۴ و ۳۰۴L صنعتی (ASTM A312 - DIN 1.4301)
لوله استنلس استیل ۳۰۴ به عنوان پرکاربردترین مقطع آستنیتی (نگیر) در شبکه‌های انتقال سیالات صنعتی شناخته میشود. ساختار این لوله‌ها منطبق بر استانداردهای بین‌المللی ابعادی بوده و به دلیل مقاومت بالا در برابر تنشهای مکانیکی، رطوبت و اکسیداسیون، گزینه اصلی مهندسان طراح در تأسیسات پالایشگاهی، دارویی و غذایی محسوب می‌گردد. همچنین برای مشاهده سایر مدل‌ها و مقایسه جامع محصولات، می‌توانید به صفحه اصلی لوله استیل مراجعه کنید. جهت استعلام و محاسبه دقیق قیمت لوله استیل ۳۰۴ و ثبت سفارش، می‌توانید با کارشناسان واحد فروش بهنیا استیل در ارتباط باشید.
بررسی تخصصی رده‌ها و ضخامت دیواره لوله استیل ۳۰۴
پیش از محاسبه نهایی و بررسی دقیق قیمت لوله استیل ۳۰۴، شناخت و انتخاب درست رده لوله (Schedule) متناسب با میزان فشار عملیاتی، دما و نوع سیال عبوری در سیستم از اهمیت فوق‌العاده‌ای برخوردار است. این پارامترهای مهندسی به عنوان تعیین‌کننده‌های اصلی ضریب ایمنی، طول عمر تجهیزات و استانداردهای اجرایی در خطوط انتقال صنعتی شناخته شده و تأثیر مستقیمی بر روی هزینه‌های تمام‌شده‌ی پروژه‌های پایپینگ و تأسیسات پالایشگاهی خواهند داشت. در ادامه، ردههای پرکاربرد صنعتی به تفکیک بررسی شده‌اند:
رده ۱۰ (جداره سبک / نیمه‌صنعتی)
این رده دارای ضخامت دیواره کمتری بوده و وزن پایین تری دارد. بیشتر در خطوط انتقال با فشار عملیاتی پایین، سیستم‌های تهویه مطبوع، صنایع غذایی و دارویی که سیال خورنده جریان دارد اما تحت فشار سنگین نیست، کاربرد دارد.
رده ۴۰ (استاندارد و پرمصرف بازار)
پرمصرف‌ترین و محبوب‌ترین رده لوله استیل ۳۰۴ در بازار ایران و پروژه‌های صنعتی است. این رده تعادل بی‌نظیری میان مقاومت مکانیکی، تحمل فشار، قابلیت جوشکاری و هزینه‌های تمام‌شده ایجاد می‌کند و استاندارد پیش‌فرض اکثر تاسیسات است.
رده ۸۰ (فشارقوی / دیواره ضخیم)
مختص خطوط انتقال تحت فشار بالا، سیالات خطرناک یا دمای شدید است. دیواره ضخیم‌تر این رده باعث میشود در برابر ضربات قوچی (Water Hammer)، تنشهای مکانیکی سنگین و محیط‌های خورنده صنعتی بیشترین دوام را داشته باشد.
مقایسه تخصصی لوله استیل ۳۰۴ مانیسمان (بدون درز) و درزدار
هنگام بررسی و استعلام قیمت لوله استیل ۳۰۴، شناخت ساختار تولیدی محصولات (اعم از بدون درز یا جوشی) تأثیر مستقیمی بر انتخاب نهایی دارد. تفاوت در فرایند اکستروژن، تحمل فشار، کیفیت سطح و هزینه‌های خرید باعث میشود تا مهندسان طراح بر اساس نیاز دقیق پروژه‌های صنعتی، نفت، گاز و پتروشیمی اقدام به انتخاب مدل مناسب نمایند.
لوله استیل ۳۰۴ مانیسمان
این نوع لوله‌ها بدون هیچ‌گونه خط جوش و به روش اکستروژن و کشش شمش‌های فولادی تولید میشوند. یکپارچگی کامل ساختار متالورژیکی باعث میشود تا بیشترین مقاومت را در برابر تنشهای مکانیکی، فشارهای بالا و دمای شدید داشته باشند و استاندارد اصلی خطوط انتقال حساس محسوب گردند.
لوله استیل ۳۰۴ درزدار
لوله‌های درزدار از برش و فرم‌دهی ورق‌های استیل ۳۰۴ و اتصال لبه‌ها توسط روش‌های پیشرفته جوشکاری (مانند TIG یا پلاسما) ساخته میشوند. این محصولات از نظر اقتصادی بسیار مقرون‌به‌صرفه بوده و کارایی فوق‌العاده‌ای در صنایع غذایی، دارویی و تاسیسات ساختمانی دارند.
مشخصات ابعادی، ضخامت و وزن لوله استیل ۳۰۴
برای تسریع در محاسبات فنی و برآورد تقریبی هزینه‌های اجرایی خطوط پایپینگ، کارت‌های زیر اطلاعات استاندارد سایزهای مختلف اینچی، قطر خارجی، ضخامت دیواره در ردههای مختلف و وزن هر شاخه ۶ متری را بر اساس استانداردهای بین‌المللی نمایش می‌دهند. جهت دریافت قیمت لوله استیل ۳۰۴ در هر سایز، می‌توانید با واحد فروش در ارتباط باشید.
نقش لوله استیل ۳۰۴ در پایپینگ فرایندی (Process Piping) و استانداردهای آن
در مهندسی صنایع، پایپینگ فرایندی (Process Piping) به شبکه‌های پیچیده انتقال سیالات، گازها و مواد شیمیایی در واحدهای پالایشگاهی، پتروشیمی و صنعتی اطلاق میشود که تحت استانداردهای سخت‌گیرانه‌ای مانند ASME B31.3 طراحی می‌گردند. در ادامه بررسی میشود چرا لوله استیل ۳۰۴ به عنوان شریان حیاتی این سیستم‌ها شناخته میشود:
رعایت استانداردهای بین‌المللی طراحی
طراحی سیستم‌های پایپینگ فرایندی با لوله ۳۰۴ نیازمند تطابق کامل با کدهای ابعادی و متالورژیکی نظیر ASTM A312 و ASME است تا ضریب ایمنی در برابر تنشهای حرارتی و افت فشار تضمین گردد.
پایداری در برابر سیالات خورنده
حضور عناصر کروم و نیکل در ساختار آستنیتی گرید ۳۰۴، لایه‌ای محافظ بر روی سطح داخلی لوله ایجاد می‌کند که مانع از اکسیداسیون و واکنش با سیالات فرایندی در خطوط انتقال حساس می‌گردد.
قابلیت جوش‌پذیری و فرم‌دهی عالی
یکی از دلایل محبوبیت لوله ۳۰۴ در پروژه‌های بزرگ Process Piping، رفتار متالورژیکی فوق‌العاده آن هنگام جوشکاری و اتصال فیتینگ‌هاست که سرعت و ایمنی اجرای شبکه‌های پایپینگ را به حداکثر می‌رساند.
سوالات تخصصی مهندسی و مشخصات لوله استیل ۳۰۴
پاسخ به پرسش‌های پیشرفته متالورژیکی، تلورانس‌های استاندارد ASTM A312، رفتار حرارتی و ضوابط طراحی پایپینگ
رفتار متالورژیکی لوله استیل ۳۰۴ در جوشکاری‌های سنگین و پدیدهی رسوب کاربید کروم چگونه است؟
تلورانس ابعادی ضخامت دیواره و قطر خارجی در لوله‌های استیل ۳۰۴ مطابق کدام استاندارد کنترل میشود؟
محدوده دمای کاری مجاز لوله استیل ۳۰۴ در سیستم‌های Process Piping چقدر است؟
دلیل عدم خاصیت مغناطیسی (نگیر بودن) لوله ۳۰۴ چیست و چرا گاهی در سطح آن جاذبه ضعیف ایجاد میشود؟
تفاوت فشارهای طراحی در ردههای Schedule 10، 40 و 80 برای سایزهای مختلف چیست؟
نکات فنی پیش از خرید لوله استیل ۳۰۴ / ۳۰۴L
-
انتخاب رده (Schedule): تعیین ردههای ۱۰، ۴۰ یا ۸۰ بر اساس میزان فشار عملیاتی، دما و استانداردهای طراحی Process Piping انجام میشود.
-
مانیسمان یا درزدار: لوله‌های بدون درز (مانیسمان) برای خطوط فشارقوی و درزدار برای صنایع غذایی و تأسیسات سبک‌تر به کار می‌روند.
-
محاسبه وزن و قیمت: قیمت‌گذاری بر اساس کیلوگرم انجام شده و وزن هر شاخه ۶ متری طبق جداول استاندارد ASTM A312 محاسبه می‌گردد.
-
سرتیفیکیت و تاییدیه متالورژیکی: تمام بارهای انبار دارای گواهینامه معتبر کارخانه (MTC) با تضمین درصد دقیق عناصر آلیاژی هستند.
